Spajanje osovine

Elastična spojnica je jednostavno priključak osovine s "tampon jastučicom" koji omogućava stroju da glatko prenese silu, traje duže i stvara manje buke! Posebno se koristi za rješavanje problema "tvrdog" prilikom povezivanja dvije rotirajuće osovine.

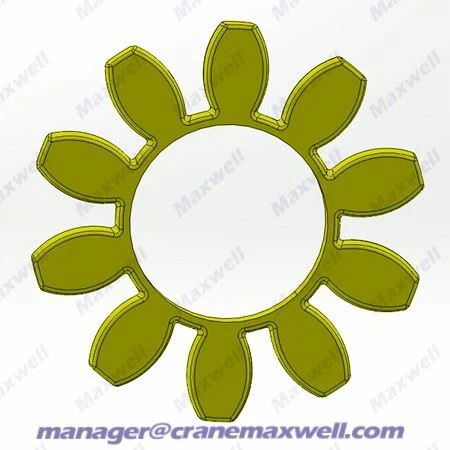

1. Uloga paukovog jastuka
Pauk jastučić je osnovni puferski element elastične spojke, obično izrađen od poliuretana (PU), gume ili najlona. Njegove glavne funkcije uključuju:

 Apsorpcija udara i puferiranje: apsorbiranje udara i vibracija kada se motor ili oprema pokrene i zaustavi.

 Kompenzacija odstupanja: omogućavanje određenih aksijalnih, radijalnih i kutnih odstupanja (poput pogrešaka u postavljanju ili toplinskog širenja i kontrakcije).

 Električna izolacija: Sprječavanje strujnog provođenja između dvije osovine (pogodno za antistatičke ili izolacijske zahtjeve).

 Smanjenje buke: smanjuje buku trenja uzrokovanu izravnim kontaktom metalnih dijelova.

2. Koraci instalacije jastučića za cvjetanje šljiva
 Provjerite spojku: Provjerite da li dvije polovice spajanja nisu oštećene, a otvor za osovinu odgovara osovini.
 Poravnajte osi: Pokušajte poravnati dvije osovine (možete koristiti indikator biranja za kalibraciju za smanjenje naknadnog trošenja).
 Ugradnja jastučića za cvjetanje šljive:
       Stavite jastučić za cvjetanje šljive u utor od kandže od jedne polovice spajanja.
       Nježno pritisnite drugu polovicu spajanja kako biste u potpunosti ugradili jastučić za cvjetanje šljive (izbjegavajte teško kucanje kako biste spriječili deformaciju).
 Zategnite vijke: zategnite vijke za spajanje ravnomjerno u dijagonalnom redoslijedu kako bi se osigurala ujednačena sila.
 Ručno ispitivanje okretanja: Zakrenite spojku da biste provjerili zaglavlje ili nenormalno trenje.

3. točke održavanja jastučića za cvjetanje šljiva
 Redovita inspekcija (svaka 3 do 6 mjeseci):

        Promatrajte postoje li pukotine, starenje i deformaciju kompresije.

        Provjerite poravnanje spajanja kako biste izbjegli prerano oštećenje jastučića za cvjetanje šljiva zbog prekomjernog odstupanja.

 Podmazivanje (neobavezno):

        Jastučići za cvjetanje gume/poliuretanske šljive uglavnom ne zahtijevaju podmazivanje, a najlonski materijali mogu se obložiti s malom količinom silikonske masti za smanjenje trenja.

 Zamjenski standard:

        Ako se nađu suza, trajna deformacija i očigledno smanjenje elastičnosti, potrebno ih je odmah zamijeniti.

        Preporučuje se zamijeniti parovima prilikom zamjene kako bi se izbjegla vibracija uzrokovana neravnom tvrdoćom novih i starih brtvila.

4. Spoj cvjetanja šljiva
Veličina jastučića za cvjetanje šljive obično se određuje sljedećim parametrima (jedinica: mm):

        Vanjski promjer (OD): maksimalni vanjski promjer jastučića za cvjetanje šljive.

        Unutarnji promjer (ID): Promjer središnje rupe (dio koji odgovara kandži za spajanje).

        Debljina (t): Aksijalna debljina jastučića za cvjetanje šljive.

        Broj kandži (n): uobičajene 4 kandže, 6 kandži, 8 kandži itd. (Potrebno je uskladiti spajanje).

Koraci mjerenja:

 Metoda 1 (izravno mjerenje):
Upotrijebite čeljusti za mjerenje vanjskog promjera, unutarnjeg promjera i debljine stare jastučiće za cvjetanje šljive i brojite broj kandži.

 Metoda 2 (podudaranje parametara spajanja):
Pronađite natpisnu pločicu modela spajanja i odaberite odgovarajući jastučić za cvjetanje šljive prema tablici specifikacije koju je dao proizvođač.
