Analiza dinamičkog ponašanja ravnih spiralnih zupčanika ključni je aspekt i za proizvođače zupčanika i za korisnike. Kao ravni spiralni dobavljač zupčanika, razumijem značaj u analizi dubine u osiguravanju optimalnih performansi, izdržljivosti i pouzdanosti ovih stupnjeva. U ovom ću blogu podijeliti neke ključne metode i razmatranja za analizu dinamičkog ponašanja ravnih spiralnih zupčanika.
Razumijevanje osnova ravnih spiralnih zupčanika

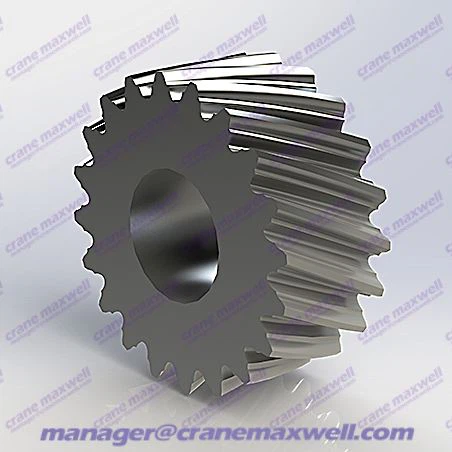

Prije nego što uđete u dinamičku analizu, ključno je imati jasno razumijevanje ravnih spiralnih zupčanika. Ravni spiralni zupčanici su vrsta cilindričnih zupčanika sa zubima koji su izrezani pod kutom prema osi zupčanika. Ovaj kutni dizajn zuba pruža nekoliko prednosti u odnosu na zupčanike, kao što su glatkiji i mirniji rad, veća kapaciteta nosača i bolje karakteristike mreža.
Više o različitim vrstama zupčanika, uključujući ravne / spiralne zupčanike, možete saznati posjetom našemVrste zupčanikaiRavni /spiralni zupčanicistranice.
Čimbenici koji utječu na dinamičko ponašanje ravnih spiralnih zupčanika
1. Geometrija zuba
Profil zuba, kut spirale i modul ravnih spiralnih zupčanika značajno utječu na njihovo dinamičko ponašanje. Kut spirale utječe na omjer kontakta, što je prosječni broj zuba u kontaktu tijekom mreže. Viši kontaktni omjer općenito dovodi do glatkog prijenosa snage i smanjene vibracije. Profil zuba, s druge strane, određuje raspodjelu kontaktnog naprezanja i oblik sile mreže.
2. Svojstva materijala
Materijal zupčanika, uključujući njegovu elastičnost, tvrdoću i gustoću, igra vitalnu ulogu u dinamičkoj analizi. Različiti materijali imaju različita mehanička svojstva koja mogu utjecati na krutost zupčanika, prigušivanje i otpornost na zamor. Na primjer, zupčanici izrađeni od čelika s visokom čvrstoćom mogu imati bolji kapacitet opterećenja, ali također bi mogli biti skloniji vibracijama ako nisu pravilno dizajnirani.
3. Radni uvjeti
Brzina, okretni moment i opterećenje primijenjeni na zupčanike tijekom rada važni su čimbenici. Rad visoke brzine može izazvati značajne inercijalne sile, što može dovesti do vibracija i buke. Slično tome, fluktuirajuća opterećenja mogu uzrokovati dinamičke varijacije stresa, što potencijalno dovodi do preranog neuspjeha umora.
Metode za analizu dinamičkog ponašanja ravnih spiralnih zupčanika
1. Analitičke metode
Analitičke metode uključuju upotrebu matematičkih modela za opisivanje dinamičkog ponašanja zupčanika. Jedan od najčešćih analitičkih pristupa je model parametara. U ovom je modelu sustav zupčanika pojednostavljen u niz masa, opruga i prigušivača. Jednadžbe pokreta tada se izvedu na temelju Newtonovog drugog zakona, a dinamički odgovor sustava može se dobiti rješavanjem ovih jednadžbi.
Na primjer, torzijska vibracija para zupčanika može se modelirati kao dvostruki sustav mase povezanog torzijskim oprugom i prigušivačem. Čvrstoća opruge predstavlja krutost zupčanika, a prigušivač objavljuje rasipanje energije tijekom mreže.
2. Analiza konačnih elemenata (FEA)
Analiza konačnih elemenata snažna je numerička metoda za analizu dinamičkog ponašanja zupčanika. U FEA -u se prijenos diskretizira u veliki broj malih elemenata, a jednadžbe kretanja riješene su za svaki element. Ova metoda može precizno uhvatiti složene raspodjele naprezanja i naprezanja unutar zupčanika, kao i dinamičku interakciju između zuba tijekom mreže.
FEA se može koristiti za analizu različitih aspekata dinamike zupčanika, kao što su analiza kontakta na stres, modalna analiza i prolazna dinamička analiza. Modalna analiza, na primjer, može identificirati prirodne frekvencije i oblika načina prijenosa, koji su ključni za izbjegavanje rezonancije tijekom rada.
3. Eksperimentalno testiranje
Eksperimentalno ispitivanje je bitan dodatak analitičkim i numeričkim metodama. Provođenjem testova na stvarnim zupčanicima možemo potvrditi točnost teorijskih modela i dobiti stvarne svjetski podaci o dinamičnom ponašanju zupčanika.
Uobičajene eksperimentalne tehnike uključuju testiranje vibracija, mjerenje buke i mjerenje mjerača naprezanja. Ispitivanje vibracija može izmjeriti amplitudu vibracija i frekvenciju zupčanika, koji se mogu koristiti za otkrivanje potencijalnih grešaka ili nenormalnih radnih uvjeta. Mjerenje buke može pružiti uvid u akustične performanse zupčanika, što je važno za primjene gdje je potreban nizak šum.
Važnost dinamičke analize za dobavljača ravnih spiralnih zupčanika
Kao dobavljač ravnih spiralnih zupčanika, dinamička analiza je od najveće važnosti iz nekoliko razloga. Prvo, omogućuje nam optimiziranje dizajna naših zupčanika. Razumijevanjem dinamičkog ponašanja zupčanika, možemo prilagoditi geometriju zuba, odabir materijala i proces proizvodnje kako bismo poboljšali performanse i pouzdanost zupčanika.
Drugo, dinamička analiza pomaže nam da osiguramo kvalitetu naših proizvoda. Možemo upotrijebiti rezultate analize za postavljanje odgovarajućih standarda kontrole kvalitete i provođenje prespuštenih inspekcija kako bismo osigurali da zupčanici ispunjavaju potrebne specifikacije.
Konačno, pružanje kupcima detaljna izvješća o dinamičkim analizama mogu poboljšati našu vjerodostojnost i konkurentnost na tržištu. Kupci imaju veću vjerojatnost da će odabrati dobavljača koji može pokazati duboko razumijevanje dinamike opreme i može ponuditi visokokvalitetne, pouzdane proizvode.
Studija slučaja: Analiza dinamičkog ponašanja ravnog spiralnog zupčanika u aplikaciji strojnog alata
Razmotrimo studiju slučaja ravnog spiralnog zupčanika koji se koristi u strojnom alatu. Strojni alat djeluje relativno velikom brzinom i zahtijeva precizan prijenos napajanja.
Prvo smo proveli modalnu analizu pomoću FEA -e kako bismo odredili prirodne frekvencije zupčanika. Uspoređujući prirodne frekvencije s rasponom radne brzine strojnog alata, otkrili smo da postoji rizik od rezonancije određenom brzinom. Da bismo to izbjegli, prilagodili smo kut heliksa zupčanika kako bismo promijenili krutost mreže i na taj način pomaknuli prirodne frekvencije.
Zatim smo izveli prolaznu dinamičku analizu kako bismo simulirali procese starta - UP i isključivanje strojnog alata. Analiza je pokazala da su tijekom ovih procesa postojala značajna prolazna opterećenja, što bi moglo uzrokovati oštećenje zupčanika. Da bismo to ublažili, dizajnirali smo mehanizam prigušivanja kako bismo apsorbirali prolaznu energiju.
Nakon modifikacija dizajna, proveli smo eksperimentalno testiranje na stvarnom sustavu zupčanika. Izmjerene su vibracije i razine buke, a rezultati su pokazali značajno poboljšanje u odnosu na originalni dizajn.
Zaključak
Analiza dinamičkog ponašanja ravnih spiralnih zupčanika složen je, ali bitan zadatak za osiguravanje optimalnih performansi i pouzdanosti ovih zupčanika. Kao ravni dobavljač spiralnih zupčanika, oslanjamo se na kombinaciju analitičkih metoda, numeričkih simulacija i eksperimentalnog testiranja kako bismo stekli sveobuhvatno razumijevanje dinamike zupčanika.
Kontinuirano poboljšavajući naše tehnike analize i dizajnerske procese, našim kupcima možemo pružiti visoke kvalitetne ravne spiralne zupčanike koji udovoljavaju njihovim specifičnim zahtjevima. Ako vas zanima našaRavni /spiralni zupčaniciIli trebate više informacija o analizi dinamike opreme, slobodno nas kontaktirajte za daljnju raspravu i potencijalne mogućnosti nabave. Zalažemo se za suradnju s vama kako bismo pružili najbolja oprema za vaše aplikacije.
Reference
- Litvin, FL, & Fuentes, A. (2004). Geometrija zupčanika i primijenjena teorija. Cambridge University Press.
- Kahraman, A. (1994). Nelinearna dinamika para spur zupčanika. Časopis za zvuk i vibracije, 175 (3), 387 - 411.
- Zaretsky, EV (2010). Tribologija zupčanika. CRC PRESS.
